ELE城市无线联网智能报警通讯系统

为适应市场经济条件下社会治安防范工作的需要，建立长效防范机制提高社会整体防控能力，确保社会稳定和长治久安。全面提高社会治安整体防范能力，达到发案少、破案快、秩序好、社会稳定，群众满意的社会治安状况目标。

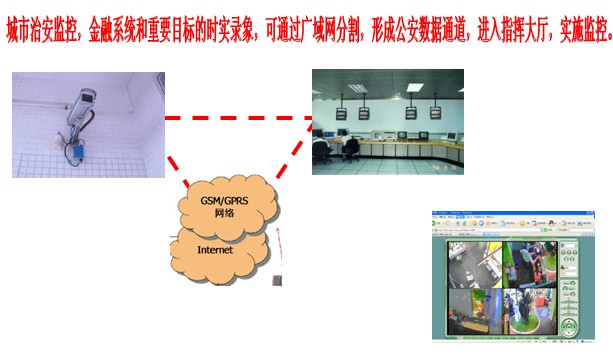

城市无线、有线双制联网智能报警管理平台，作为现代化的安全防护手段，可普遍应用于全市重要目标：市政设施；要害部位：金融网点、娱乐场所、商场、超市、社区家庭等社会各个领域，可实现定点图像监控；远程智能化报警，GPS反劫防盗报警。具有接警准确，出警迅速的特点，其调度功能尤为完备，且系统可通过多种接入方式与市公安局110指挥中心联接（有线、无线电话，GPS定点，图像传输，电子地图监控等）。实现三警联动，充分发挥技防在城市安防中的重要作用。

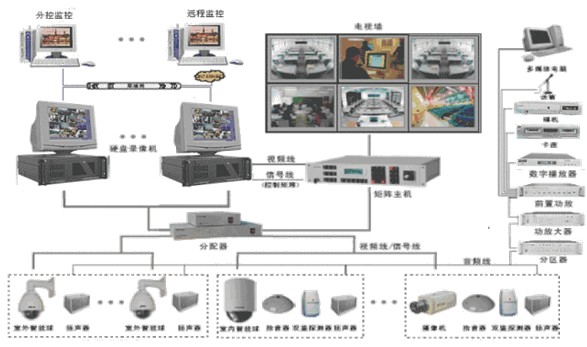

ELE城市无线智能报警系统立足我市治安防范工作的实际，本着“重在实用、满足需求、适度超前”的工作方针，使其最终共同打造的城市无线智能报警系统和110指挥中心接、出警系统完全接驳。较全国安防同类产品在功能上具备一定的超前性。随着国内 3G通信技术的日趋成熟，终端产品在不需另外增加投资的前提下，其抓拍功能可升级为图片信息流连续传输，与现在使用的有线闭路电视监控系统功能完全一致。

一、系统功能及特点：

1．ELE城市无线智能报警系统由**市银行与我司共同建设的区域报警系统。具有平台稳定、可靠性强、误报率低等特点。

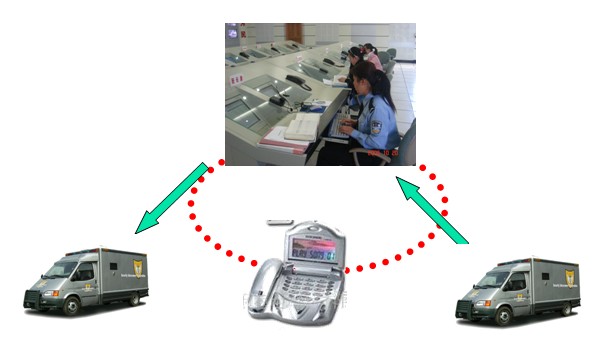

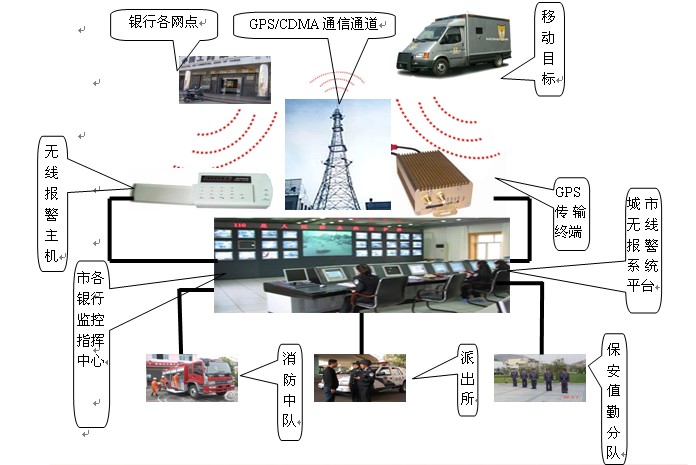

2．实时监控押钞车的实时位置信息，且能将每天的车辆行驶路线轨迹、车辆行驶速度、方向、里程等数据保存，随时调用；在发生报警的情况下，监控中心立马根据电子地图上明确显示的所有道路、地物，接警于市110、120或119，。从而有效做出快速反应，将损失降到最低点。附图：

3．通信终端产品利用目前最先进的GPRS/CDMA移动通信技术，通过报警主机将固定目标的位置，状态、内部环境图像及时传送到**市工商银行监控指挥中心的综合监控管理平台，实现静态资料数据，动态信息数据管理、查询。为预防突发事件发生，确保用户财产安全提供便捷快速通道。

4．安全可靠的通信通道，固定目标GPS全球卫星定位报警系统在当前安防产品中具有一定的先进性，CDMA的专用通信通道为其提供强大的技术支持。GPS全球卫星定位报警功能与现场抓拍功能的有机结合，是首次应用到固定目标安防产品，能够有效的制止犯罪，给客户营造一个安全放心的工作环境，为公安机关侦破案件提供线索。

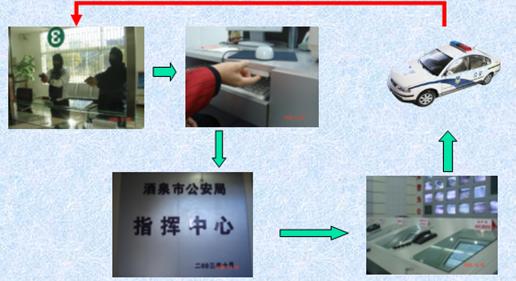

5．报警采用电话语音和CDMA通道双制式报警，110指挥中心接警后，电子地图可及时反应出报警地点、报警信息及同步传输现场抓拍照片。根据实际情况还可启用现场监听功能，观察现场情况。

6．主动报警与被动报警相结合。用户可根据现场情况选择使用紧急按钮报警方式，一键报警。也可实现离家设防，在客户设防的时间内提供侵害自动报警、侵入自动报警、起到防火防盗和防护作用。

7．多种终端及附件可供用户选择。报警主机除标准配置外另有红外线报警器、双监报警器、护窗雷达、烟感报警器、安全岛、高频警号、感应窗磁、电子栅栏等多种防范设施可供选择。

8．低成本的营用方式。所有产品由厂家直接提供，为用户提供低价位|、高品质的可靠终端及附件。

二、产品特点

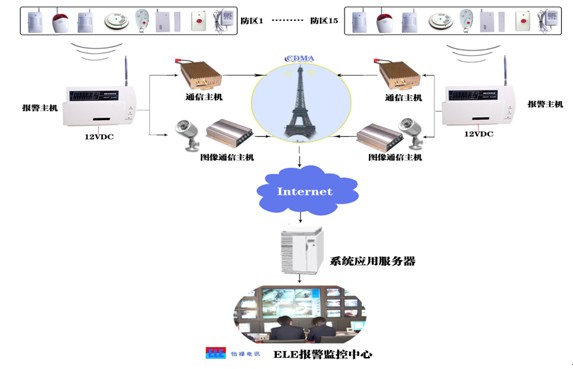

1、 无线智能报警主机：用于接收警情信号，传递报警信息并发出高频报警声。固定目标GPS全球卫星定位报警系统是针对高科技防范需要，利用中国联通CDMA/移动GPRS通信通道将卫星定位报警管理系统与红外无线报警系统融为一体的对固定目标进行实时监控及安全防护的无线、有线双制自动报警系统.

2．无线紧急按钮，紧急情况下触发求救或报警信号，一般隐蔽安装或随身携带。

3．无线广角红外报警器，主要检测控制室内的空间状态，为第二防线。

4．无线幕帘红外报警器，主要检测控制临近各式门、窗边的立面空间状态，一般设置为第一防线。

5．无线烟雾报警器，主要监测室内的火灾隐患状态，一般设置为24小时防线，安装于走廊、天花板上。

6．锋鸣器，报警后即发出声光警号,接入不间断电源。设定为第一防区。

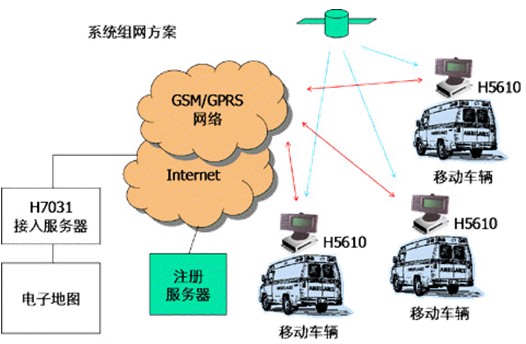

7．ELE-05CS-X定点通信终端 ：GPS全球卫星定位传输系统，用于监测报警器的信号，并将信号通过GPS全球卫星定位传输系统及时反馈到指挥中心。该终端具备车辆定位，车速监控、设定区域报警、车辆状态统计，紧急报警触发，自动监听，远程断油，断电等基本监控功能外还可以接通话手柄，作为车载电话来实现通话功能。用户可向保安公司调取三个月以内的相关数据对车辆违章归队管理进行统计分析。

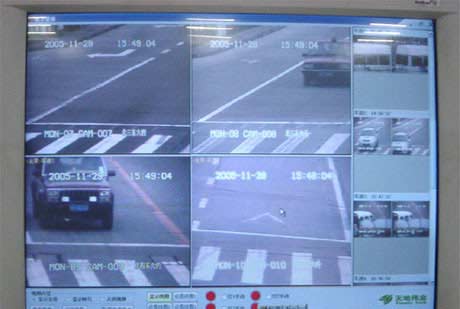

8．ELE-05CP-X图像通信终端：图像传输设备，将现场抓拍到的图片传输到指挥中心。该终端在涵盖普通终端功能的基础上，增加了四路图象抓拍功能，可根据用户的需要远程随时或定时连续拍摄车内、车外照片，通过CDMA将相片传送至监控中心。

（图像定点通信主机）（红外摄像头）

8．1以下是ELE-05CS-X定点通信终端与ELE-05CP-X图像通信终端功能介绍：

1）监控中心可以随时跟踪管辖内所有目标当前所处的位置、移动方向、工作台状态等情况。并对车辆实行定时、定距、定区等多种方式监控。

2）可以单幅或按照设定的时间间隔自动连续的各指挥中心发送车辆及固定目标内部的图像信息。

3）以车辆在地图上的位置利用语音功能，实现使用需要的捷径调度指挥。

4）司机单键呼叫指定的调度中心号码，调度中心可以拨打任何一车载终端电话，另外可以设定20个任意号码（可以是手机或固定电话）允许呼叫司机，保证司机在工作中不受外界的干扰。

5）在设定区域内查询管理车辆。可给每台车设定5个违禁区域，当车辆进入该区域后及时报警，提示车辆进入了违禁区域；还可给每台车辆设5个出发区域，当车辆离开该区域后及时报警，提示车辆离开了行驶范围。

6）在地图上任意选取一个区域，在客户列表区就可以显示该区域内所有的移动、固定目标，方便管理人员调度指挥。

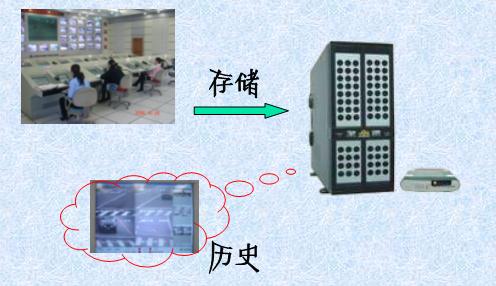

7）监控中心可以记录和查看所有目标的历史住处和车辆行走的历史轨迹。

8）该产品可以有效的监控非法侵入报警。报警系统与**市工商局监控指挥调度中心连接（有线、无线双制式），可在第一时间向以上部门报案，接警后，公安局110指挥中心可以启动监听功能并了解现场情况。同时监控抓拍功能能自动打开。GPS全球卫星定位报警系统每7秒向**市工商局监控指挥调度中心发送一张现场照片，为公安机关破案提供第一手资料。

且当移动车辆遭遇打劫时，监控中心可对车辆进行远程断油断电；若终端被劫匪破坏时，终端会上传断电报警、剪断天线报警等。

当移动或固定目标爱到非法劫持或发生事故时，当事人可隐蔽主动报警，监控中心随即自动监听目标的一切活动。

9）调度管理：监控中心可以随时查看车辆和司机的相关信息。

10）被动报警

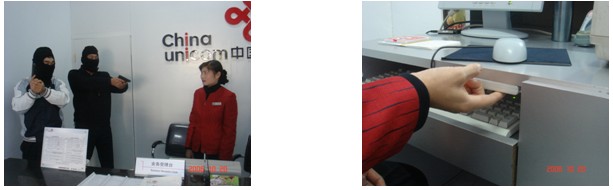

防范目标受到非法侵害时往往其工作人员人身自由和安全也同时受到胁迫致使被害人无法的抗。该产品拥有无线遥控器和隐蔽强制开关等多种被动报警方式供受害人选择。所有报警方式都与监控中心及时连通，做到万无一失。

11）主动报警

固定目标夜间大都无人值守,GPS全球卫星定位报警系统可为你解除后顾之优。它可以在客户设定的时间内提供侵害自动报警，侵入自动报警，防火、防盗和防护作用。另有红外线报警器、双监报警器、护窗雷达、烟感报警器、安全岛、高频警号、感应窗磁、电子栅栏等多种防范措施可供选择。

注意：固定目标GPS全球卫星定位报警系统在当前安防产品中具有一定的先进性，CDMA的专用通信通道为其提供强大的技术支持。GPS全球卫星定位报警功能与现场抓拍功能有机结合首次应用到固定目标安防产品，能够有效的预防犯罪。给客户营造了一个安全、放心的工作台环境，为公安机关侦破案件提供可靠线索。

第三章系统设计总体要求

依照人民政府安全防范的总体思路和对城市报警系统的基本需求，按照重在实用，满足需求、适度超前的工作方针，本着架构合理、安全可靠、产品主流、低成本、低维护量的原则，来进行城市无线联网智能报警系统方案的设计、安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料。系统建成后将达到如下功能：

l 实施对城区主要出入口、重要目标、金融网点、娱乐场所、商业网点、大型商场、住宅小区治安动态

l 电力、电信、供水、供热、供油、广播电视等要害部门的重点防护

l 实施重要目标、金融网点、娱乐场所、楼内火情烟感24小时监控

l 实施重要目标、金融网点、娱乐场所、大厅防侵入、防侵害报警

l 实施重要目标、金融网点、娱乐场所、商场、超市、突发事件时的被动报警及监听

二、设计方案

考虑城市的实际情况及对系统的具体要求，无线联网智能报警系统方案设计如下：

１．在重要目标、金融网点、娱乐场所、商场的营业区和办公区分别安装无线烟雾报警器，用于监控室内的火灾隐患状态。

２．在重要目标、金融网点、娱乐场所、商场、社区的需要位置安装无线广角红外报警器。主要用于监测控制无人值守时室内的立体空间状态。

3．在防范区内安装一个无线智能报警主机，用于监测各报警器的信号，并将信息数据通过GPS及时反馈到110指挥中心。

4．重要目标、金融网点、娱乐场所、商场、配备四个以上的无线报警强制开关，用于紧急报警。

5．根据实际情况建立行业独立监控信息平台和电子地图图层。

6．根据用户具体要求独立拟订技术防范方案。

三、器材造型及主要技术参数

（一）无线智能逻辑报警终端：

无线15防区，每防区可学习配接4个无线探测器，可存储6组报警电话号码；自动循环拨打，遥控器、键盘、远程电话三种方式控制操作布/撤防；“一键式”键盘按键布防操作；随机语音录音，报警自动播放；可选配有线警号或无线警号现场高分贝报警；断线报警，自动抢线优先报警，现场监听；非易失性苡片，掉电自动信息保存；交、直流两用，欠压自动警示，可联网报警，兼容多种报警协议。

（二）辅助设备型号即主要技术参数如下：

1．无线烟雾报警器

功能特点：

◎ 精巧设计，外型美观，安装方便

◎ 专用单片机智能控制，自我检测，稳定可靠

◎ 声、光报警。

◎ 接线柱设计，方便、牢固快捷。

◎ 加装无线发射模块与无线控制系统配套使用

技术参数

型号	无线烟雾报警器
工作电源	9VDC
静态电源	＜20uA
报警电流	＞ 25mA
报警音量	≥95db
LED指示灯	自检状态：1.67秒／次监视状态：5秒／次报警状态：１秒／次
工作环境	温度：－ 10℃--- 45℃ 相对湿度：≤97％
注塑材料	ＡＢＳ
外型民尺寸	r= 5.25cm h= 3.2cm

２．无线广角红外探测器、幕帘红外报警器

功能特点

◎ 单片机处理，合二为一（广角型／幕帘型）

◎ 独特温补电路

◎ 按下Ｓ１键，即可发射无线信号

技术参数

◎ 电源：９Ｖ方型电池，发射方式：固定码发射

◎ 工作电流：≤30Ua

◎ 发射距离：100 m（空旷地带）

◎ 探测时间：５秒钟／５分钟（可选）

◎ 探测范围：广角型：100° 10m× 10m

幕帘型：100° 8m

◎ 外型尺寸：10.5×6×4.2(cm)

3．门磁、窗磁

主要用于24小时设防，防止非法闯入。
